Projekt RennZYLINDER, die Dritte

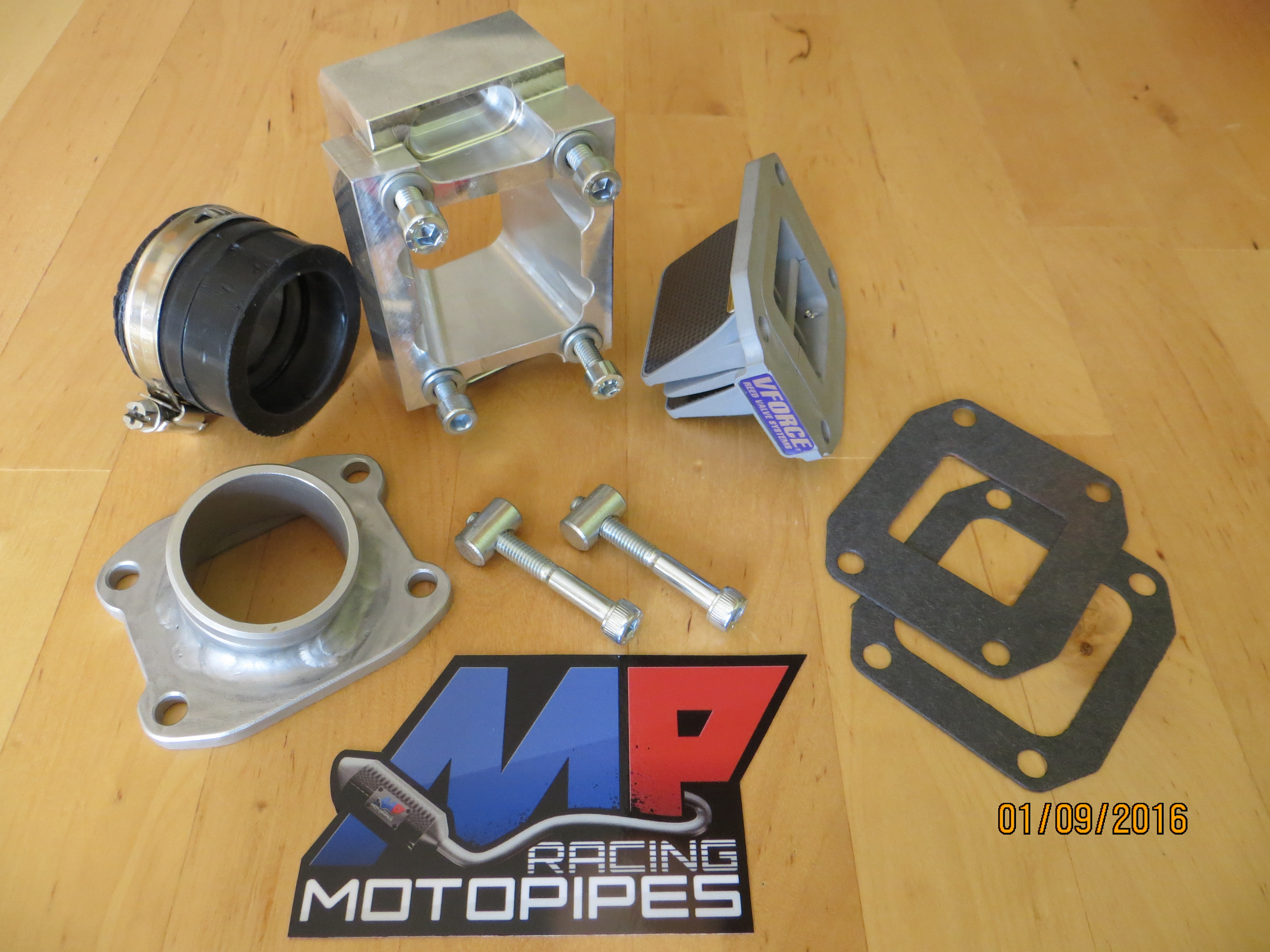

Auhauahauaha! Mächtig...aber auch mächtig teuer! Was soll´s, Spaß kostet eben.
Ich hoffe, die Investition macht sich bemerkbar.

Finally...
Hat wieder erheblich mehr Zeit in Anspruch genommen, als geplant.

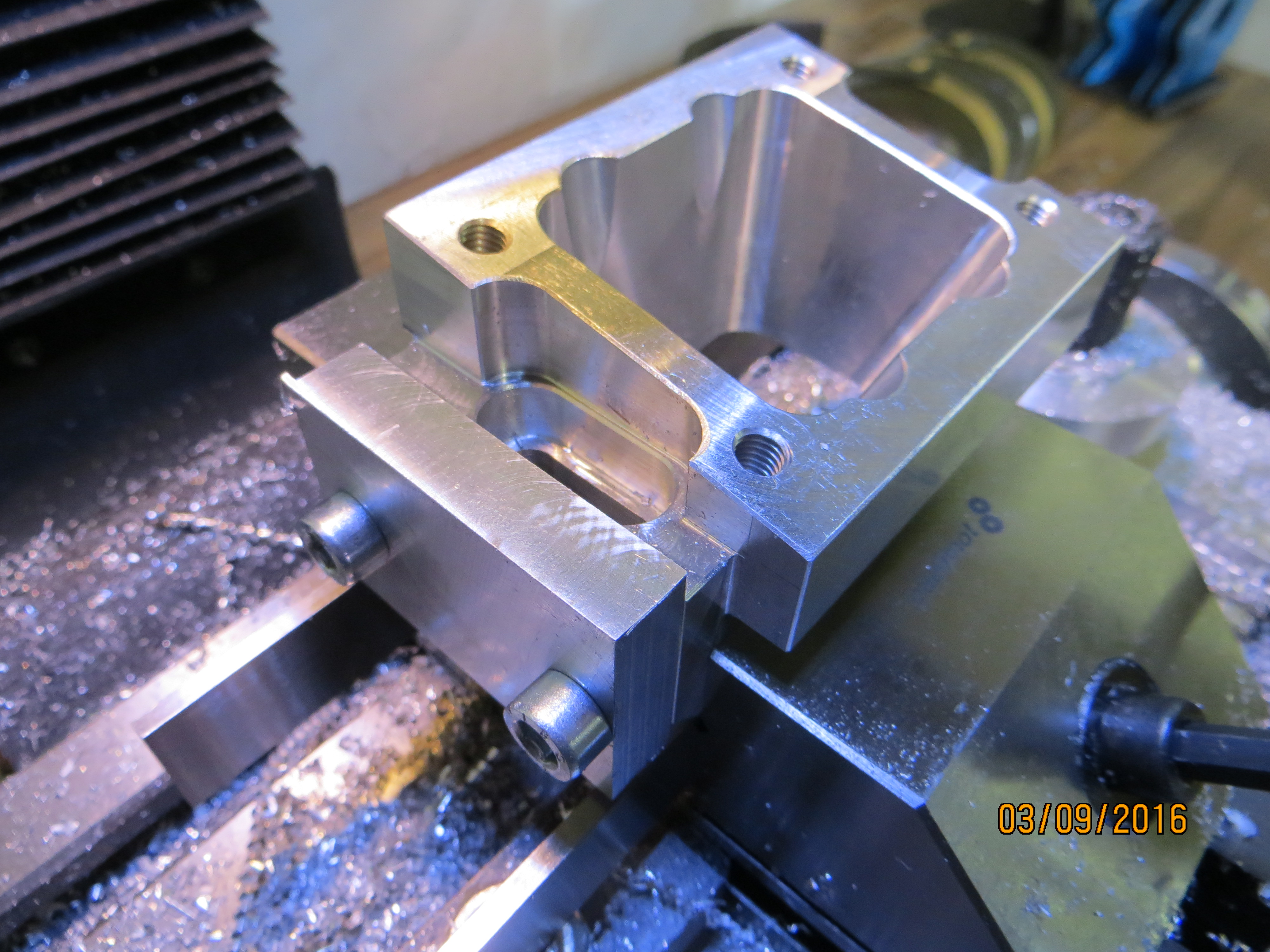

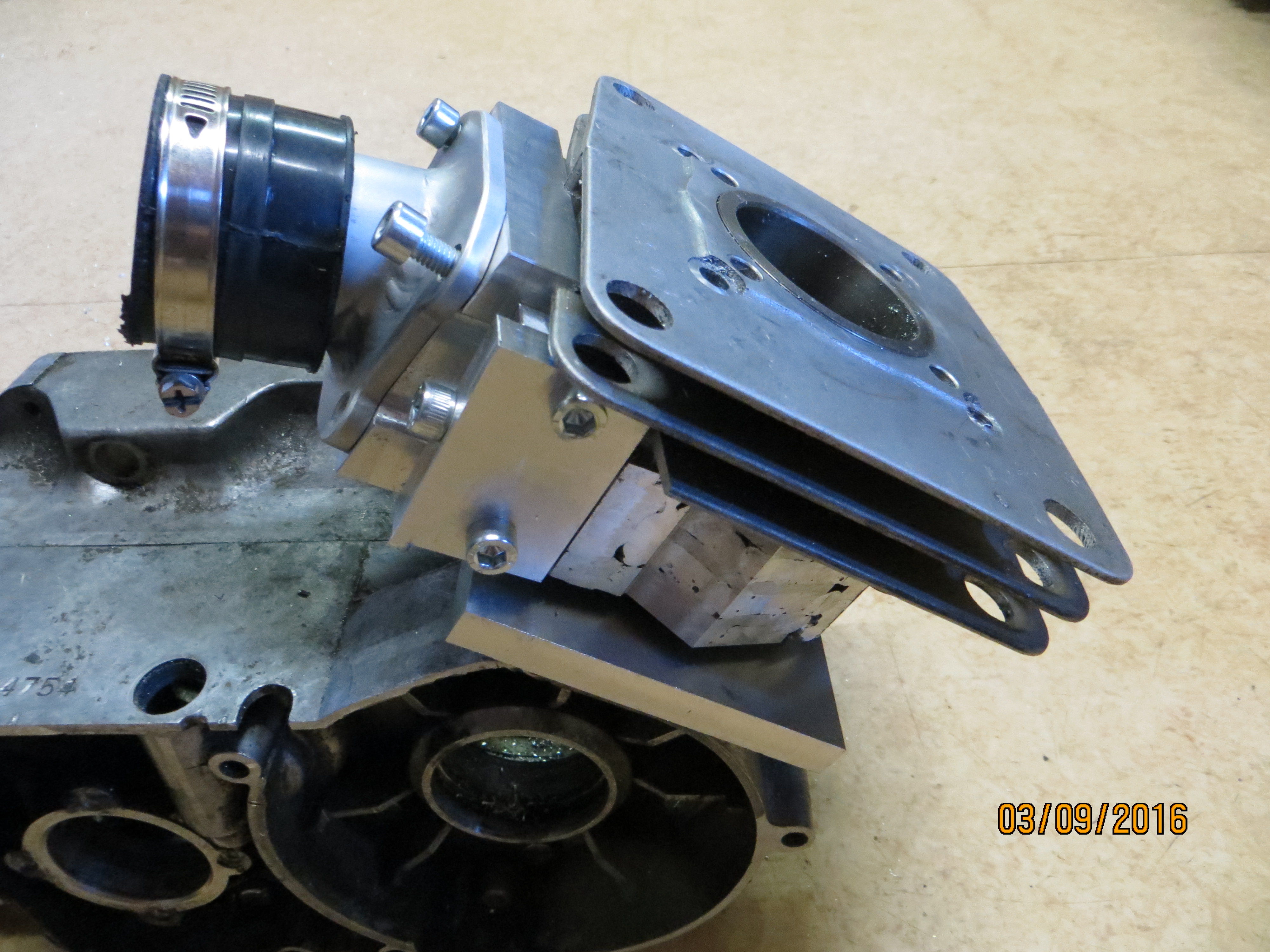

Aber der CR80-Kasten ist nun dran.
Ich musste mir was einfallen lassen, um an den neuen Stehbolzen vorbeizukommen.
...Als ob der Kasten nicht schon groß genug wäre!

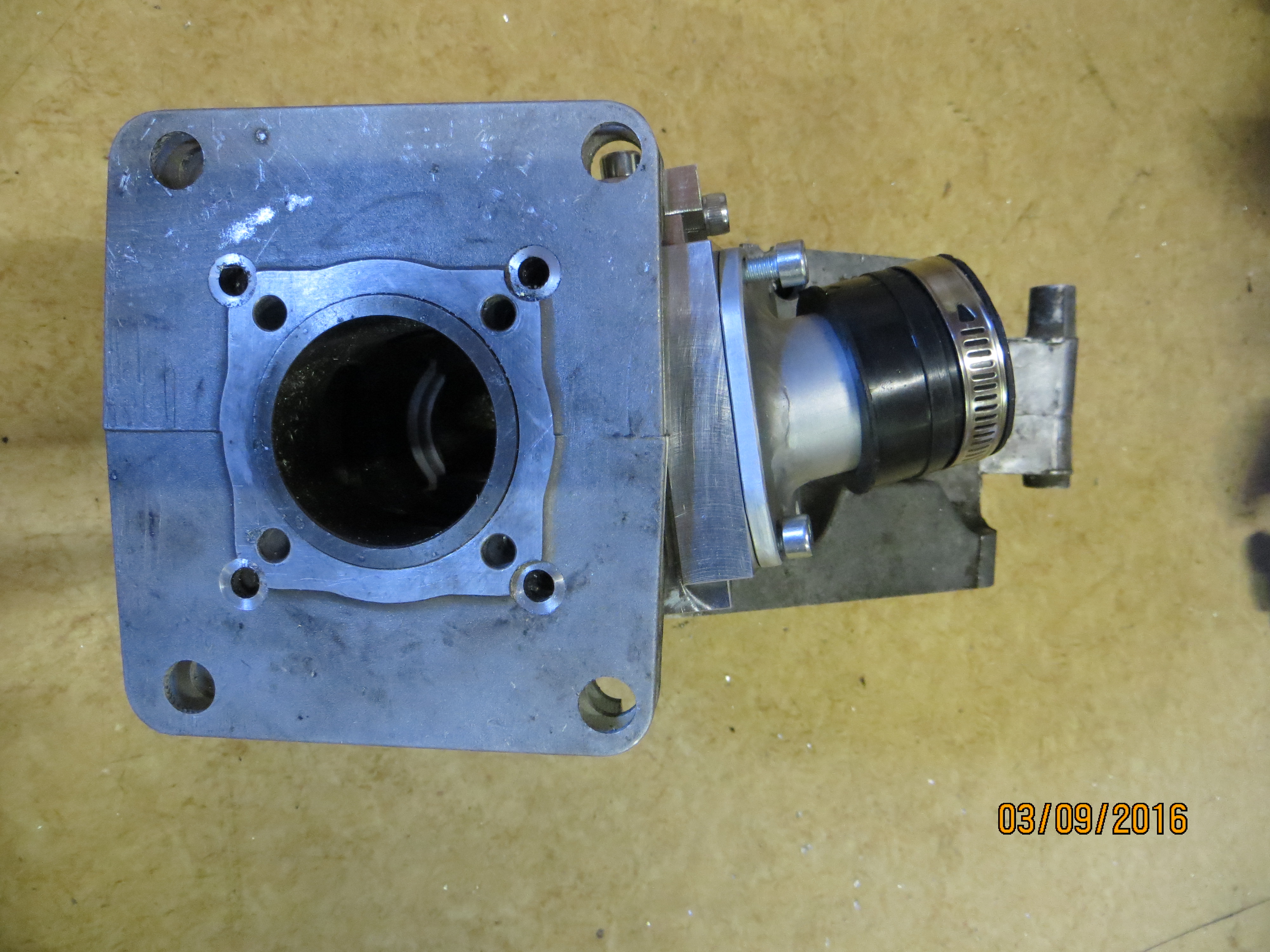

Der Winkel vom Stutzen reicht nun aus, um gerade Luftfilter zu verbauen und am Hauptrahmenrohr bequem vorbei zu kommen.

Die Kühlrippen kommen dran, wenn die Zylinderbearbeitung abgeschlossen ist. Sie werden von den Maßen her, wie der Fächerkopf.

Gesendet von meinem GT-P3100 mit Tapatalk

Auf die Außenkontur achte ich erstmal gar nicht.
Die möchte ich dann eh mit der Fräse auf Maß bringen.
Aber in Stufen kleiner...so wirds werden.
Ein Teil muss dann eh auch wieder dem JW Auspuff weichen.

Gesendet von meinem GT-P3100 mit Tapatalk

Freizeit ist Werkstattzeit!!!!!!!!!!!

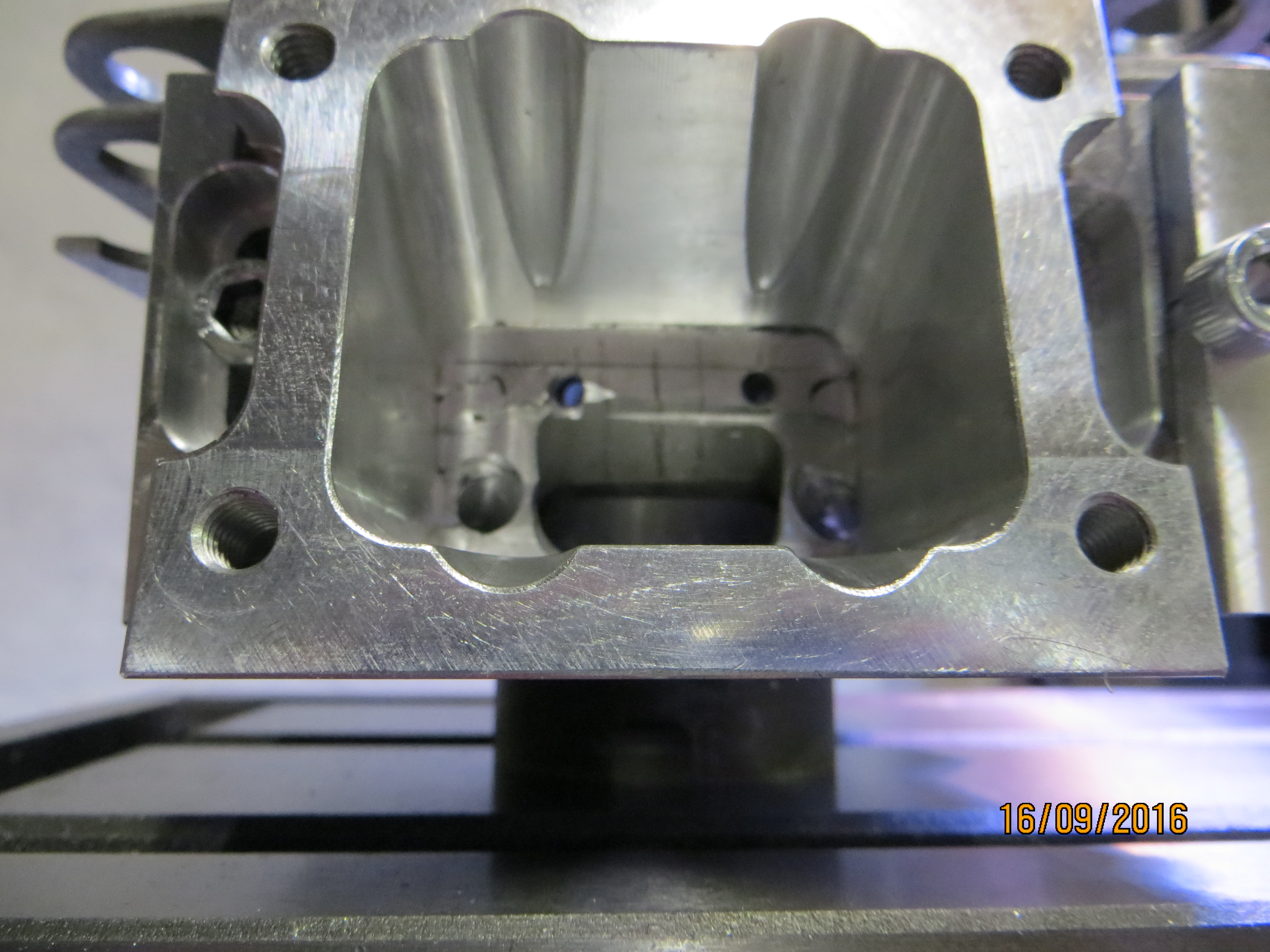

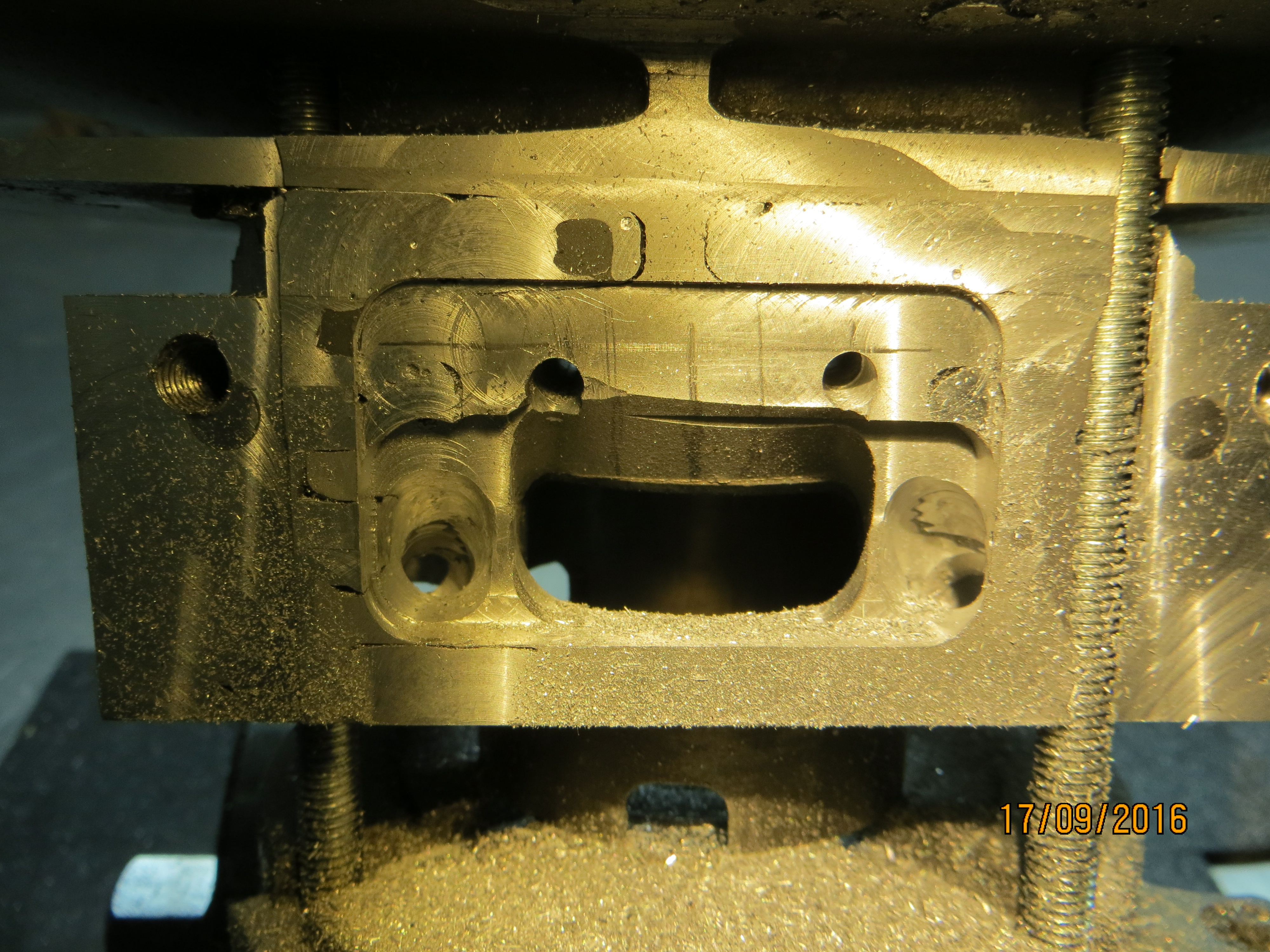

Heute konnte ich die Innenkontur des Membrankastens auf den Kühlkörper übertragen und die Pilotbohrungen
für die Nebeneinlässe sowie die beiden Boostports setzen.

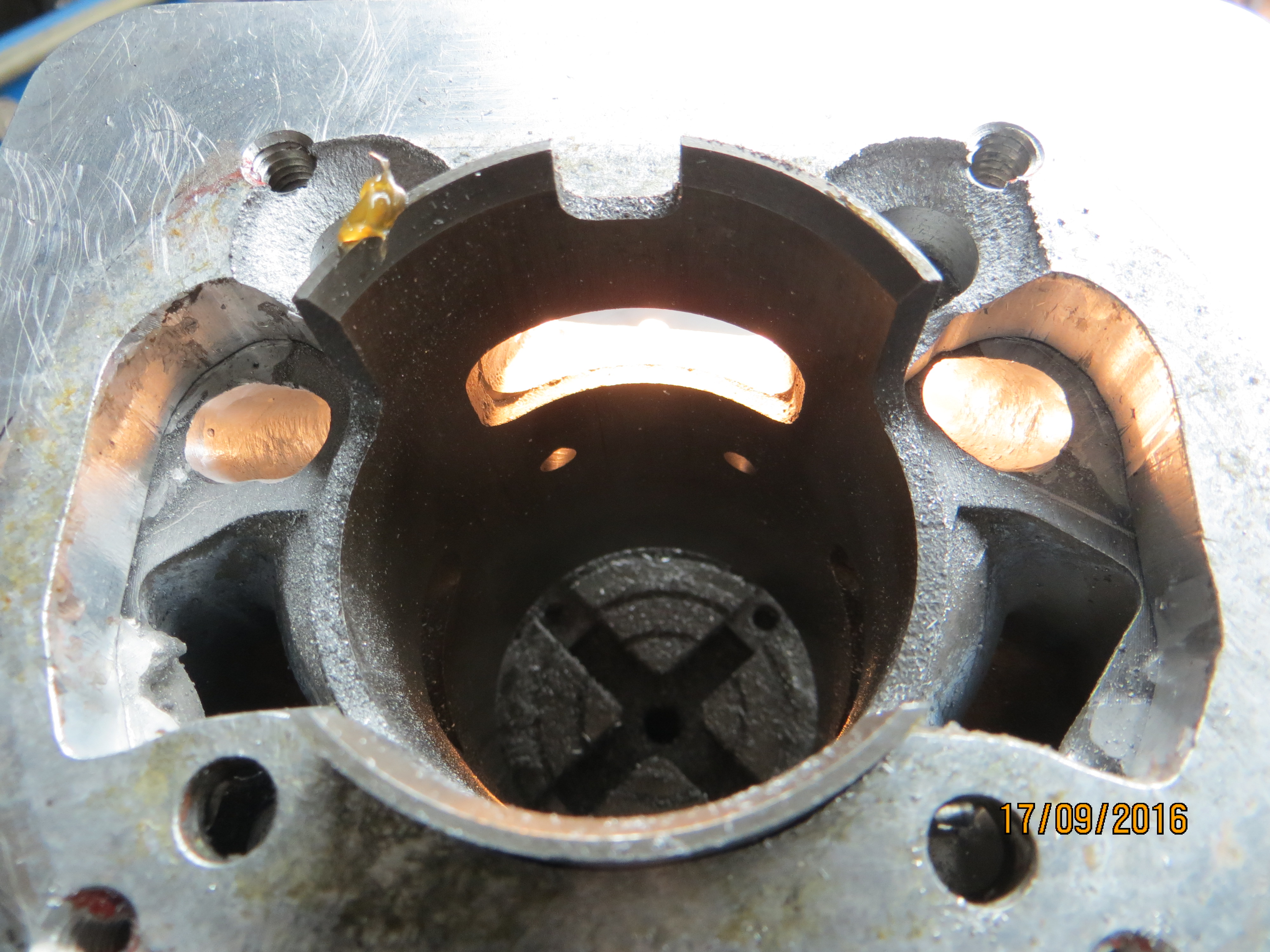

Nebeneinlässe:
Hier habe ich kein großes Heckmeck gemacht und mit dem Schrauber von beiden Seiten gebohrt.
Beidseitig sind auch hier die originalen und bereits verschlossenen Stehbolzen vollständig durchbohrt.
Die Wandung zu den neuen Bohrungen ist ausreichend stark.

Boostports:
Nachdem ich wieder ca. 1h die wildesten mathematischen Formeln aufgestellt und 10mal nachgerechnet habe,

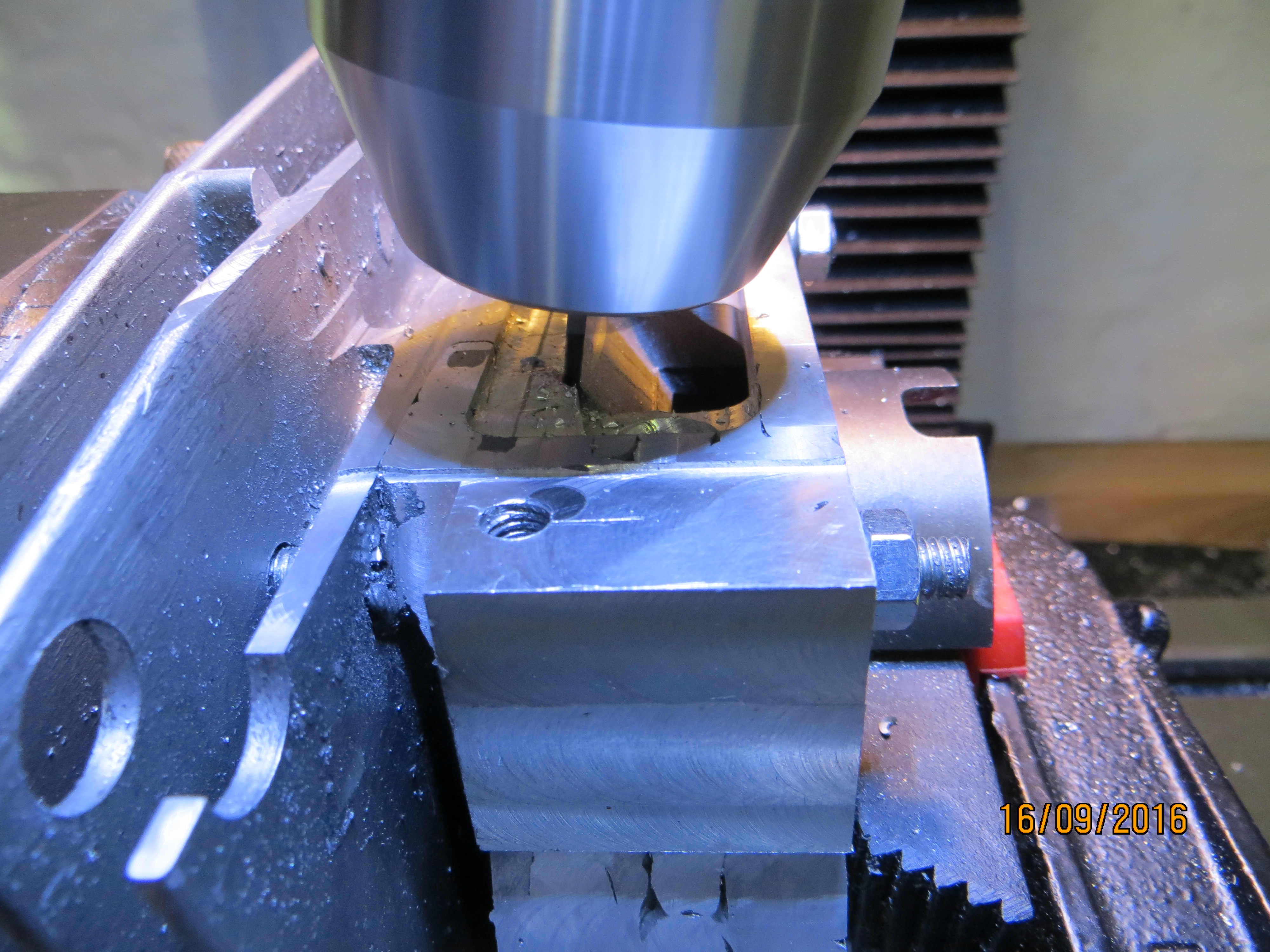

traute ich mich dann doch mal mit dem kleinen Bohrer (nachdem ich mir mit nem Fräser eine ebene Auflagefläche geschaffen hatte)
von außen nach innen in einem 10° Winkel durchzubohren, in der Hoffnung irgendwo in meinem bereits angerissenen Rechteck herauszukommen. :unsure:
Erschwerend kommt hier nämlich die abgewinkelte Auflagefläche des Membrankastens hinzu.

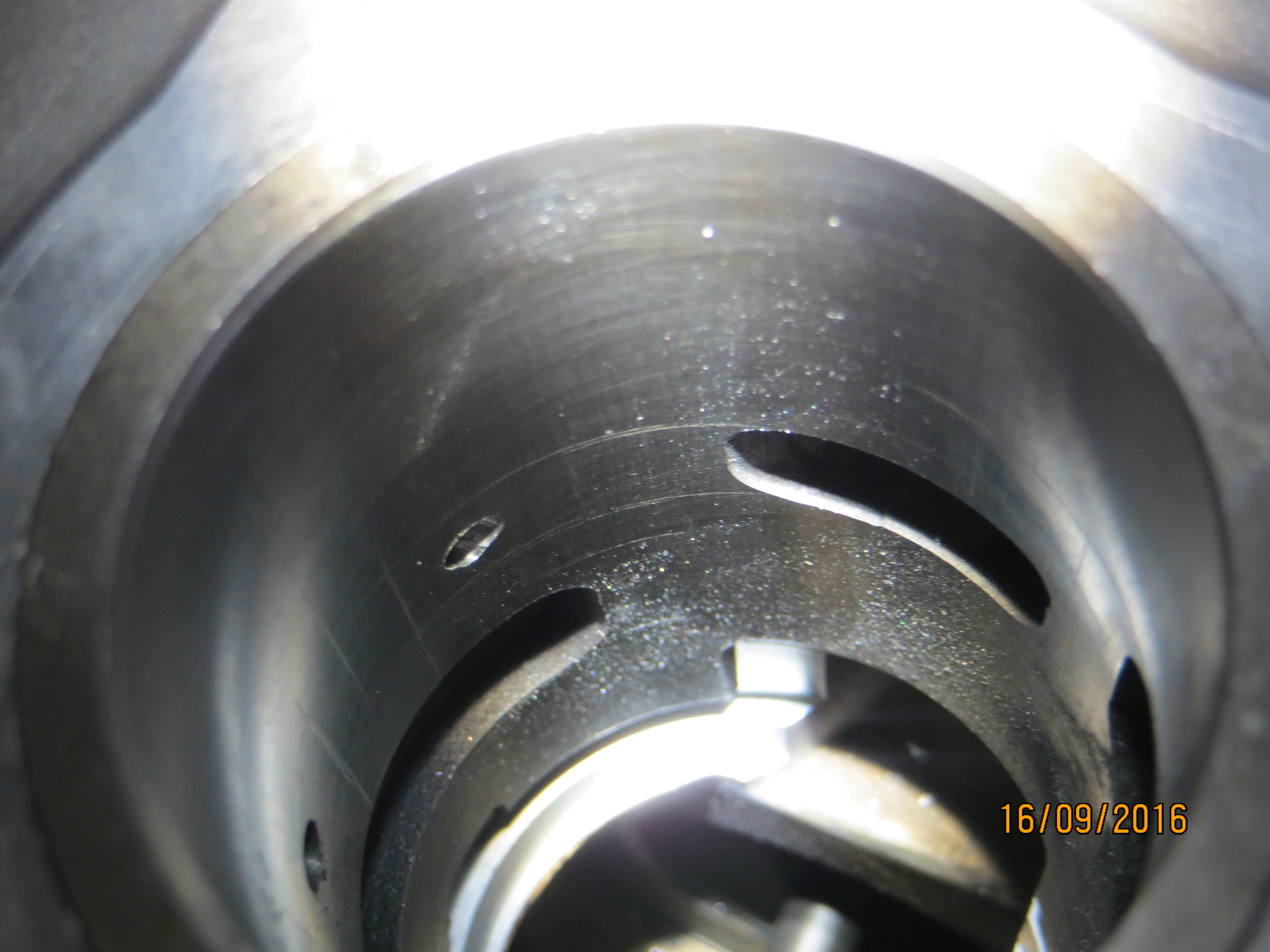

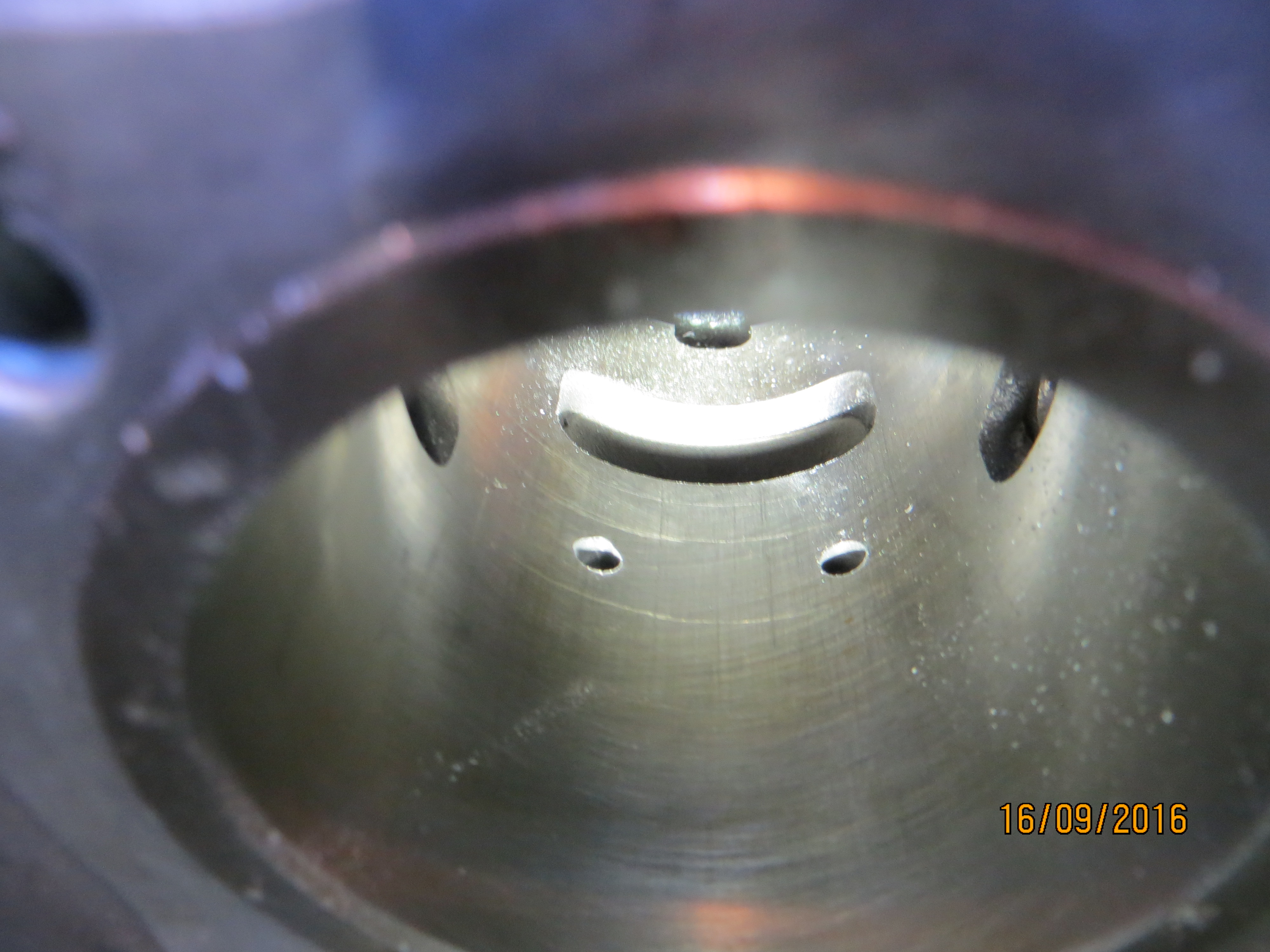

Aber die Mühe hat sich ausgezahlt- beide annähernd mittig.

Manchmal wundere ich mich selbst, wo ich die Motivation her nehme!

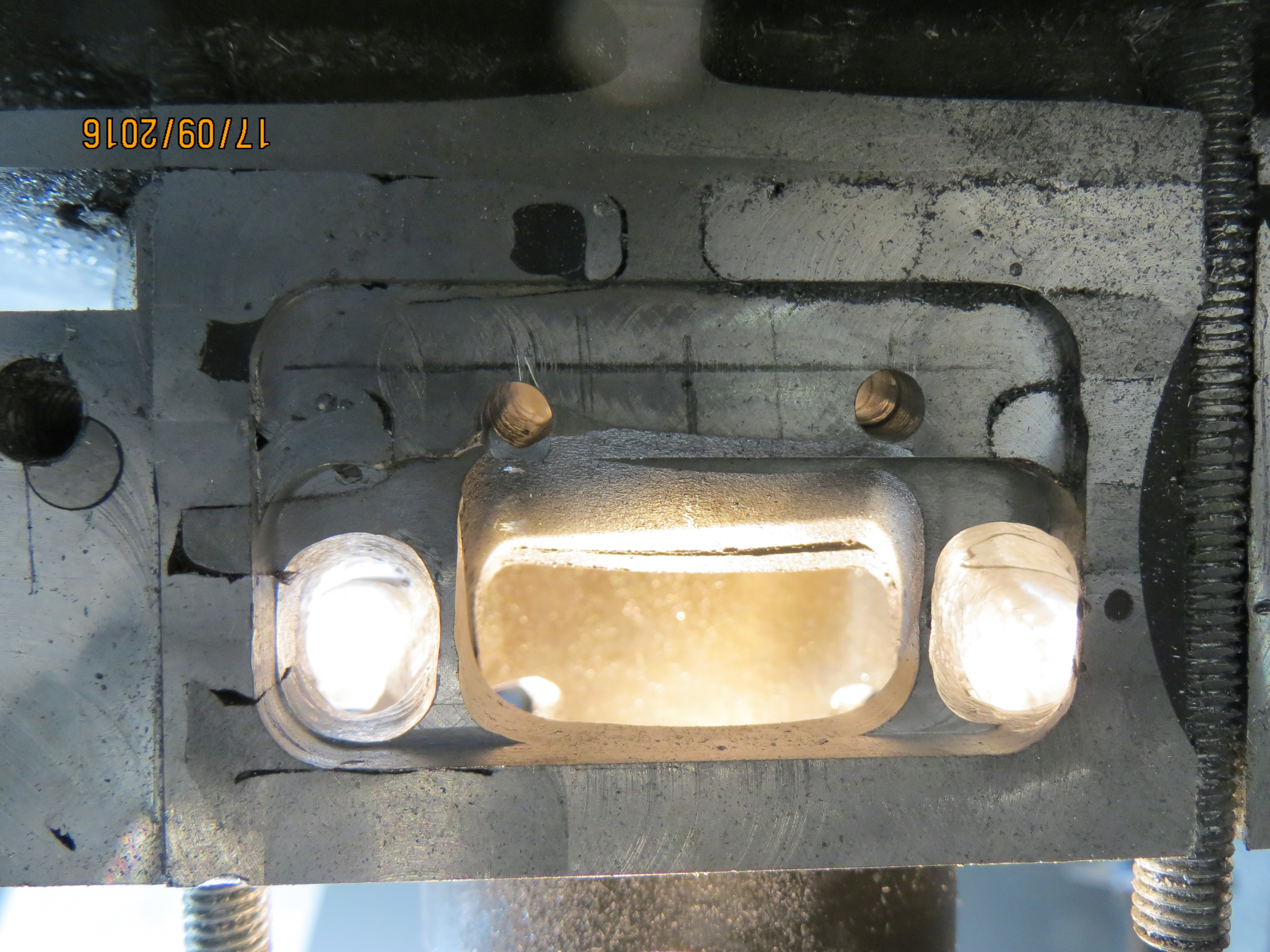

Auf jeden Fall bin ich mit den Nebeneinlässen gut voran gekommen.

Für alles andere hätte ich den Winkelfräser mit Luftdruck gebraucht
und das wollte ich den Nachbarn bei dauerlaufendem Kompressor heute nicht antun.

So, gut geschafft.

Allerdings zeichnet sich ab, dass ich die Oberkante der Boostports bei einem Spülwinkel von exakt 10° bereits jetzt erreicht fast habe.
Der Kasten steht jedoch noch ca. 4 mm höher.

Wie gestalte ich nun diese Kante???
Es bleibt ja eigentlich nur verrunden, so lassen oder ganz weg machen.
Dann allerdings spülen die Boostports mit 0°!!!

Vorschläge von erfahrenen Kollegen erwünscht.

Diese Kante wird immer größer, je steiler der Winkel wird:

Deshalb und weil die B-Strömer des JB85Weld nach der JW- Bearbeitung ähnlich eintreten,
hab ich diese flachen Winkel gewählt.

Die Nebeneinlässe sind nur angedeutet.
Ich werd die vorhandene Fläche schon ordentlich nutzen.
Nur will ich erst sehen, wie ich das mit den Boostports aufteile.

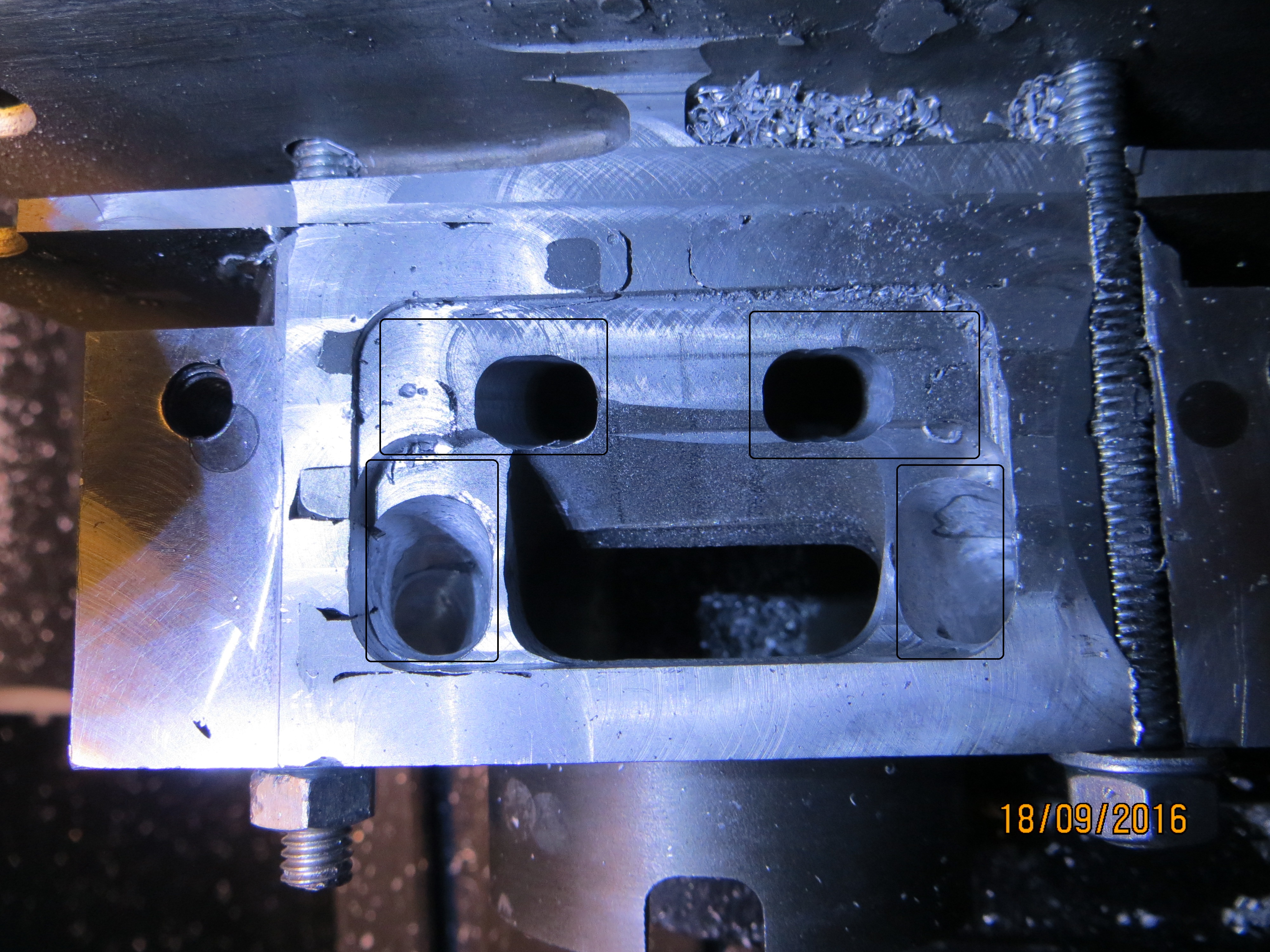

So in etwa soll´s werden:
