Maße vom LTM 85 oder ähnliches

Nachbesserung

Die Maße habe ich so ähnlich von jemandem bekommen, der selbst Auspuffe baut, kann aufgrund meiner fehlenden Kompetenz aber auch nur schwer einschätzen inwiefern die stimmen.

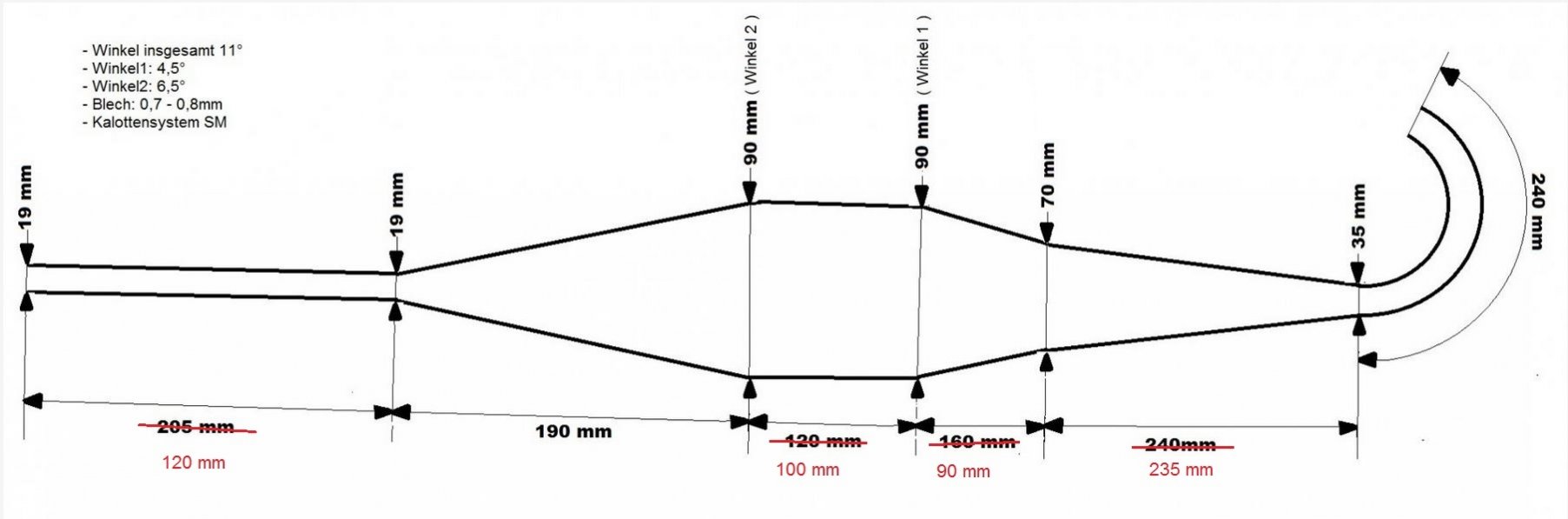

Ich habe das Bild mal geändert und die Maße so eingetragen, wie Resonator sie am Anfang des Threads preisgegeben hat.
Weiterhin habe ich mir gedacht, dass es wohl eher zutrifft, dass das zweite Diffusorsegment noch gerade am ersten Diffusorsegment sitzt und die folgenden beiden Teile (Mittelstück und Gegenkonus) dann winklig angesetzt werden.
Ich habe wie gesagt den Gesamtwinkel von 11° angenommen. Haut das hin?
Nur Frage ich mich jetzt... der Auspuff ist ja für 85 cm³ konzipiert.
Kann mir jemand mit den maßen für einen 105er helfen?
Das wäre ganz klasse

Vergess das mal mit den Winkeln.
Wichtig ist das du die Länge von Auslaß bis Gegenkonusende weißt.
(Die Maße vom Auspuff hat 2TF ja als Weihnachtsgeschenk gepostet.)

Die "Resonanzlänge" des 85er 2TF- Auspuffs gilt auch für deinen 105er Reso.
(Wenn ein ähnliches Drehzahlband gewünscht ist.)

Den Durchmesser vom Mittelteil würde ich beim 105er Reso auf 95-100mm
erhöhen. Das Diffusorstück zwischen Mittelteil und Originaldiffusor geht dann
von 71mm auf 95-100mm auf. Die Längen bleiben alle gleich.
Als Krümmer verwendest du den 35mm MZ-Krümmer.
Und Voila! Fertig ist ein gut funktionierender 105er Reso!

Gruß

Du bist ein Schatz

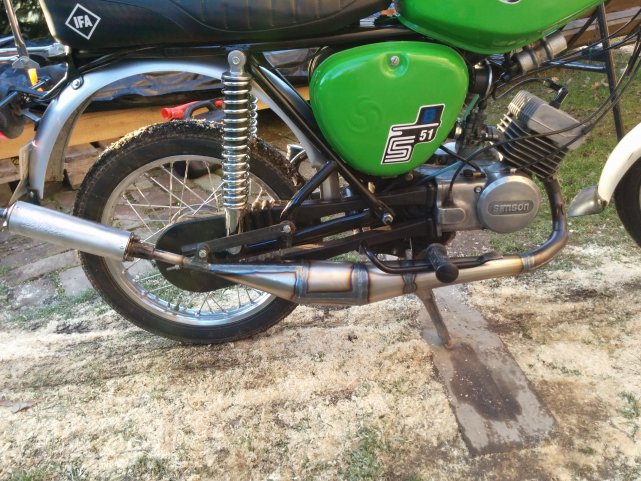

Passt vielleicht nicht ganz rein aber was haltet ihr von meinem Ersten selbst gebauten Auspuff? Maße habe ich von resonator übernommen.:-)
[ATTACH=CONFIG]14173[/ATTACH]

Naja das mit den Segmenten ist noch nicht perfekt Cone Layout^^

Wie?:-D

Achso sag das doch gleich ich habe da garnichts verändert weil ich nicht wusste wozu das gut ist. Danke dafür

Also erstmal zum Winkel phi (Schnittkante). Den habe ich bei -180° gewählt.
Ich hätte nur noch eine Frage: Wie sollte ich für meinen 105er Reso die Endrohrlänge wählen, wenn der Originalauspuff ja hinten aufgeschweißt wird und der Schalldämpfer noch Platz finden muss?
Inwiefern hat die Länge des Endrohrs Einfluss auf die Eigenschaften des Resos ?

Das geilste was du tun kannst ist ein um 180° gebogenes Endrohr zu verbauen, so sparst du ordentlich Platz und kannst ein Doppelrohrschalli verwenden.

Die länge wirkt wie ein Widerstand, je länger umso größer der Widerstand. Rund 10cm nehme ich immer...ohne auf irgendeinen Prüfstand zu achten (bevor jemand sagt ich laber kacke durch pauschalisierte Werte)

Danke für den Hinweis mit der Länge! Also bei mir lässt sich das phi nur in folgendem Bereich verstellen:

-180° < phi < 180°

deswegen hatte ich mich auch irgendwie über die 200° gewundert...

Hat schon jemand einen "in etwa" nachbau gewagt?

Wie gestaltet man den Übergang von 32mm Krümmer zu dem MZ Krümmer?

LM bzw 2TF nimmt glaube gedrehte Teile. Ich hab immer ein stück 32er Krümmer neu gebördelt.

Vom Simson-32mmKrümmer hin zum MZ Krümmer bördelst du den 32mm Krümmer so das er Bündig am MZ Krümmer anliegt? Oder redest du von 32mm Krümmer hin zum Auslass?.
