Simson LED Drehzahlmesser

Hi Udo ,

Also ich benutze einen Koso Drehzahlmesser , der vom Zündkabel die drehzahl abnimmt (funzt richtig gut)
Nachteil ist läuft auf 12 V!
Größe ist wie ein alter 80er Tacho also sollte in die Hülse passen.

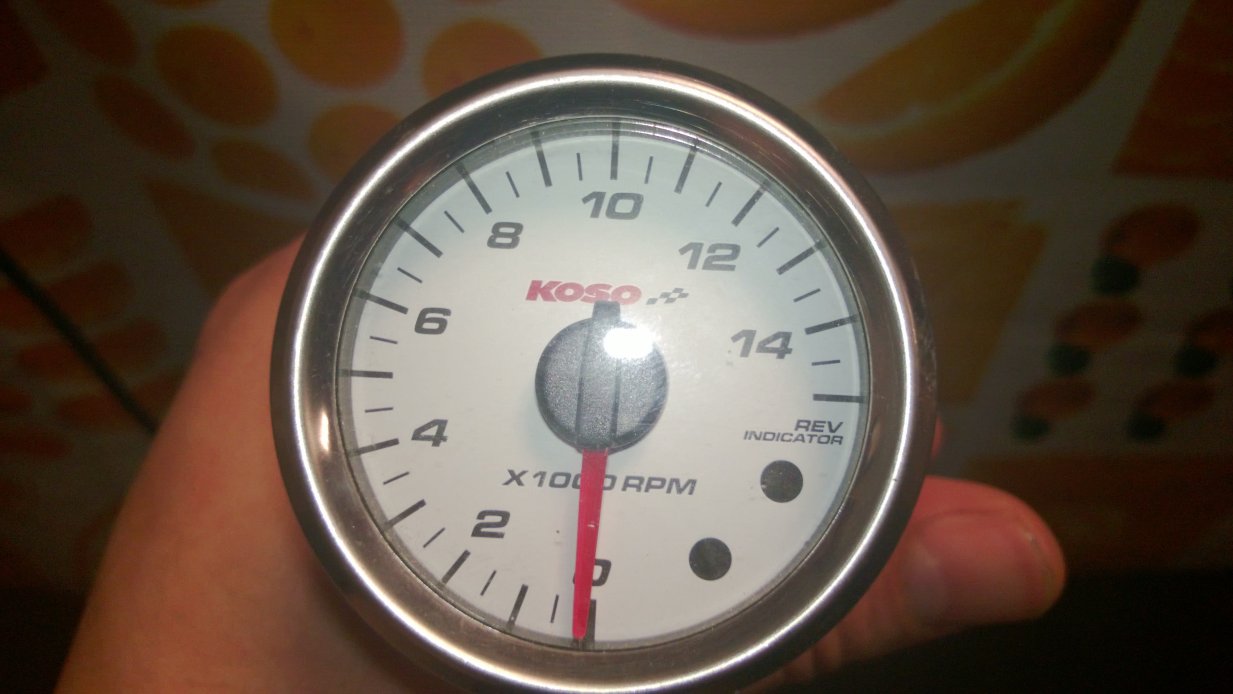

Hier haste maln Bild

[ATTACH=CONFIG]8721[/ATTACH]

Gruß

Es gibt die Koso DZM wahrscheinlich nur in 55mm Durchmesser.

Aber VDO oder Kedo bieten auch elektronische DZM an welche es auch in 60mm gibt.
Bei MMB gibt es auch DZM auf Anfrage 48mm und 60mm.

Aber die Kosos mit 55mm passen gut in die 60mm Plastik Hülle oder in die fertige Simsonbrille.

Den Koso DZM unterhalb des Chromrings einfach mit 3 lagen Isolierband umwickeln und der DZM läst sich fest einschieben.

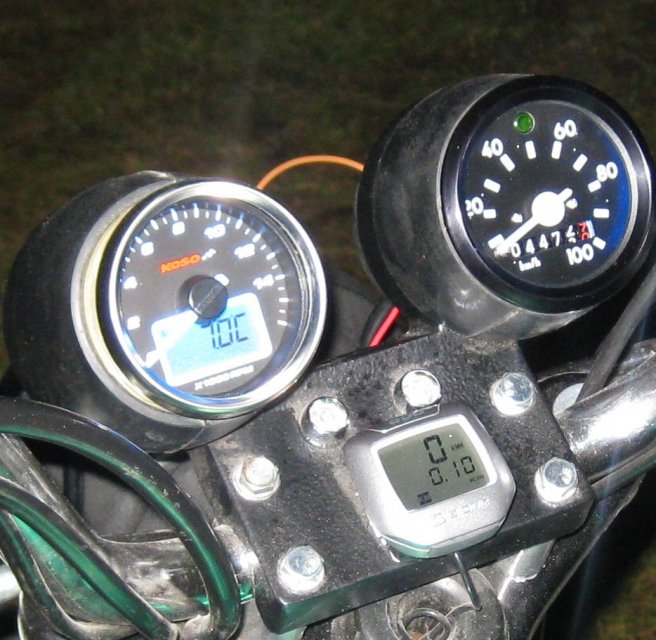

Hier mal ein BIld von der Montage in meine Instrumentenbrille.[ATTACH=CONFIG]8747[/ATTACH]

Der Chromring schließt oberhalb mit der Hülle ab, nicht wie auf dem Bild, denn da ist der DZM nicht komplett eingeschoben.

Das Signal wird induktiv abgenommen. Das Geberkabel wird 3 bis 10 mal um das Zündkabel gewickelt, aber schön dicht zusammen und nicht bloß einfach rum oder übereinander.

So könnte das aussehen: [ATTACH=CONFIG]8748[/ATTACH] Am besten dicht nach der Zündspule.

Sollte die Nadel, auch nach richtiger Einstellung des DZM nicht ordentlich ausschlagen, benötigt man dieses Teil.

[ATTACH=CONFIG]8749[/ATTACH]
Das Motogadget ! Dieses wird an die Bordbatterie geklemmt ( + und Minus ) und geschaltetes Plus an Klemme 15/ 51 am Zündschloss. und wird mit dem Kontakstreifen auf das Zündkabel befestigt ( wird alles ordentlich beschrieben) und daran wird dann das Signalkabel für den DZM angeschlossen.

Das Motogadget ist sowieso empfehlenswert, weil die Kosos auch gerne mal durchbrennen.

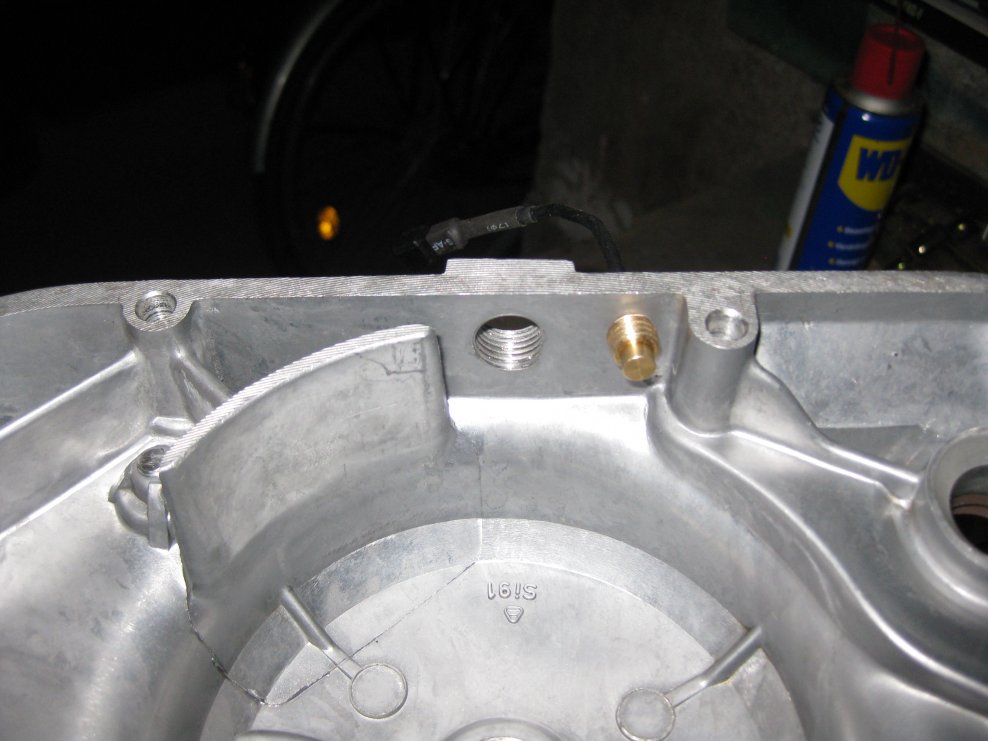

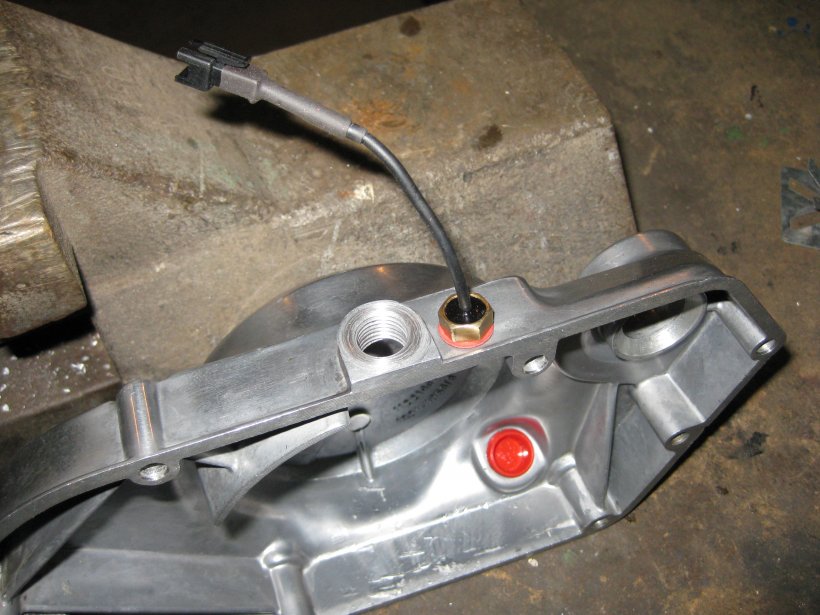

Ja die Temperatur nehme ich vom Motor ab. ich habe ein zweites Loch mit entsprechendem Gewinde in der Nähe der Ölablassschraube gebohrt und dann den Geber mit Kupfer oder ähnlicher Dichtscheibe reingeschraubt.

Hier mal zwei Fotos:

[ATTACH=CONFIG]8750[/ATTACH][ATTACH=CONFIG]8751[/ATTACH]

Aber den Geber (Fühler ) dann vorsichtig anziehen, weil das Ding ist aus Messing.

Am besten mal bei Louis gucken.

Louis - Motorrad & Freizeit - Europas Nr.1 für Motorradbekleidung, Motorradhelme und Motorradzubehör.

Die ganze DZM Palette haben die zurzeit nicht da.

Am besten wo anders gucken. Da gibt es massig DZM Anbieter im Netz.

Grüße

DA siehst du aber nicht wie warm der Zylinder ist. Und das ist doch das entscheidene

moin moin, schde das es wieder nur für 12v ist, 6v wäre auch mal gut. aber da scheind die nachfrage wieder zu gering zu sein

Also ich lass bei meinen Koso`s die Temperatur über die erhältlichen Zündkerzen "unterlegscheiben" messen
http://www.gundg-scootershop.de/images/product…ages/2117_0.jpg

Klappt bombig, und die Temperatur ist die richtige

Hier sind die, gibs in diversen Shop`s:Temperaturfühler -KOSO AC- für Koso Instrumente - 14mm Zündkerzen - - Scooter Center - Vespa, Lambretta und Automatik Roller Ersatzteile, Tuning und Zubehör
Ich hab dann einfach die Dichtung die unter der Kerze ist, entfernt, da der Sensor diese quasi "ersetzt"

Also ich hab die Geschwindigkeit bei beidem Moppeds via Magnet an der Nabe abgenommen. Zu deiner Idee kann ich dir Leider nichts sagen...

Nein geht so.

Gruß (ebenfalls) Martin
